Rozdzielnica PV 1 string 4mod PV do fotowoltaiki 1000V DC

PVP-10 AZO00D1240

Prezentowana rozdzielnica służy do zabezpieczenia instalacji PV przed przeciążeniami i skutkami zwarć w aplikacjach fotowoltaicznych prądu stałego DC.

Wyposażone w optyczny wskaźnik stanu wkładki warystorowej informującej o zużyciu elementu. Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

Zestaw do samodzielnego, szybkiego montażu !

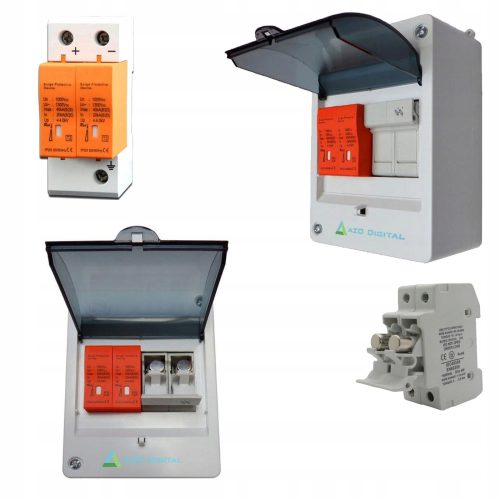

W skład zestawu wchodzą:

•
  1x Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B


•
  1x Ogranicznik przepięć LKTD2 –PV1000


•
  1x Obudowa natynkowa 4 torowa ABS z klapką

Dane techniczne:

Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B

• Znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową: 33kA



• Prąd znamionowy: do 32A



• Rozmiar wkładki bezpiecznikowej: 10x38 mm



• Kategoria użytkowania: DC-20B



• Wykonane zgodnie z: IEC/EN 60947-3



• Napięcie znamionowe: 1000 VDC



• Prąd znamionowy: DC-20B 1000 VDC 32A



• Liczba biegunów: 2



• Kategoria użytkowania: DC-20B



• Zwarciowa zdolność łączeniowa: 33kA



• Maksymalna strata mocy wkładek: 4W



• Wymiary: 36x83mm



• Montaż: standardowa szyna TS-35mm



• Stopień ochrony: IP20



• Temperatura pracy: -30 +70stC



• Rozmiar wkładki bezpiecznikowej: 10 X 38 mm



• Waga: 0.14 kg


Ogranicznik przepięć LKTD2 –PV1000

• Wykonanie zgodnie z: EN 50539-11



• Znamionowy prąd wyładowczy: In 20 kA (8/20us) na moduł



• Maksymalny prąd wyładowczy imax: 40 kA (8/20us)



• Maksymalne napięcie pracy trwałej UCPV: 1000V DC



• Do uziemionych i nieuziemionych systemów fotowoltaicznych


• Wymienna wkładka


• Typ ogranicznika: PV-T2 (klasa II, C, typ 2)



• Wykonanie wkładki: MOV (warystor)



• Funkcja ochrony: termiczna



• Tryb ochrony: minus do PE, plus do PE, minus do plus



• Napięcie znamionowe łączeniowe Un: 1000 VDC



• Maksymalne napięcie pracy trwałej: 1300 VDC



• Maksymalne napięcie obwodu otwartego: 1100 VDC



• Znamionowy prąd wyładowczy In (8/20us): 20 kA



• Maksymalny prąd wyładowczy Imax (8/20us): 40 kA



• Całkowity prąd wyładowczy Itotal (8/20us): 40 kA



• Napięciowy poziom ochrony Up przy In:< 4kV



• Prąd upływu Ipf przy Uref DC:< 50 uA



• Prąd upływu Ipe przy Uref AC:< 1 mA



• Maksymalny prąd zwarciowy: 1000 A



• Liczba portów: 2



• Typ: systemu LV DC, uziemiony PV; DC, nieuziemiony system PV;



• Tryb ogranicznika podczas przeciążenia: OCM



• Szerokość: 36 mm



• Sysokość: 83 mm



• Montaż: standardowa szyna TS-35mm



• Stopień ochrony: IP40, zaciski IP20



• Zacisk: windowe, śruba M5



• Przekrój zacisków przyłączeniowych: 2,5 – 25 mm2



• Moment dociskowy śrub zaciskowych: 2-3,5 Nm



• Zastosowanie: wewnętrzne



• Klasa instalacji: III



• Temperatura otoczenia: -5 +40 StC



• Wysokość bezwzględna: <= 2000m



• Odporność klimatyczna: 5 – 95%



• Waga: 0,24 kg
