Wędzarnia elektryczna komplet oprzyrządowania

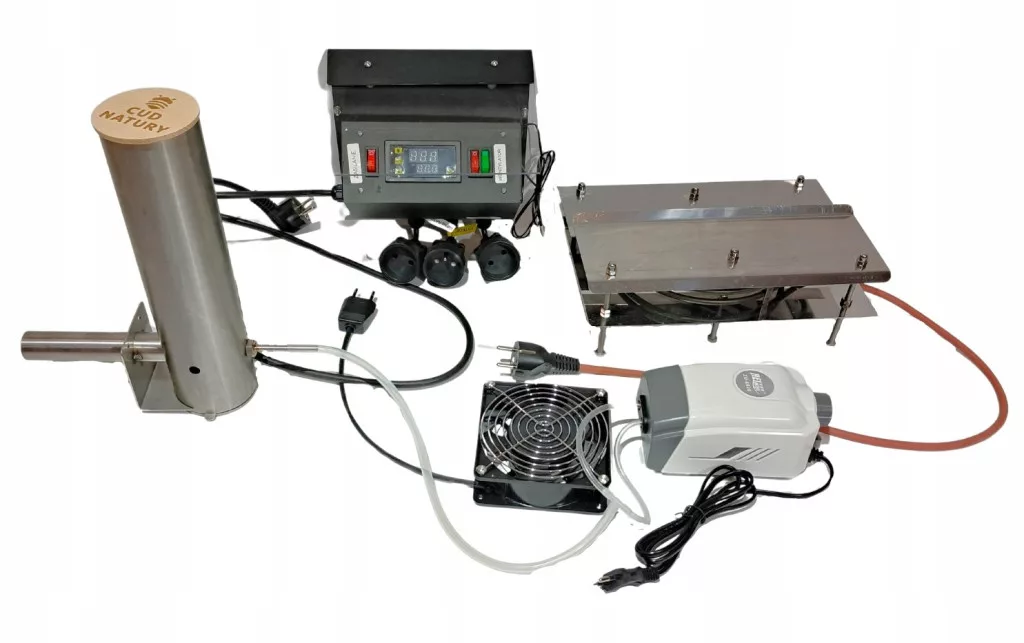

Skład zestawu : - sterownik wędzarni z czujnikiem - dymogenerator z pompką- grzałka 2,0 kw z kablem wysokotemperaturowym o długości 0,8 metra oraz wentylator do osuszania

Funkcje

-regulacja temperatura przez sterowanie grzałką max 4000 w-sterowane przez przekaźnik

-regulacja wentylatorem do osuszania wędlin w komplecie

-sterowanie generatorem dymu w komplecie

Termostat GRZAŁKI-ustawienie temperatury wędzarni

Moduł posiada możliwość grzania oraz chłodzenia

•
  Grzanie - przekaźnik zostaje załączony gdy temperatura jest mniejsza od zadanej o wartość histerezy. W momencie gdy temperatura osiąga wartość zadaną przekaźnik zostaje wyłączony.


•
  Chłodzenie -przekaźnik zostaje załączony gdy temperatura wzrośnie powyżej ustawionej z uwzględnieniem histerezy. Wyłączenie przekaźnika nastąpi gdy temperatura spadnie do wartości zadanej.

Dane techniczne sterownika:

• Wyświetlacze: 2x LED 3 cyfrowy,



• Kolor wyświetlacza: czerwony,


•
  Kolor LED sygnalizującej: zielony/czerwony (przekaźnik/alarm),


• Zasilanie: 230V AC,



• Pobór prądu: 30mA,



• Pomiar temperatury: -50°C - +100°C,



• Rozdzielczość pomiaru: 0,1°C (do 99,9°C),



• Częstotliwość odświeżania temperatury:0,5s,



• Prąd styku/przekaźnika: 20A



•
  Alarm: urządzenie posiada programowalny alarm przekroczenia dolnej lub górnej granicy temperatury. Sygnalizowany dźwiękiem (buzzerem) i migającą diodą,



•
  Diody LED: sygnalizują o załączeniu przekaźnika i uruchomionym alarmie,


•
  Wbudowana pamięć ustawień: gdy zaniknie zasilanie, nie trzeba na nowo programować urządzenia.


•
  Czujnik: NTC10k na przewodzie 1M

PROGRAMOWANIE

• MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.


• Wybór trybu programowania P0 - P6 wybieramy przyciskami + i -


• Wejście w wybrany tryb zatwierdzamy przyciskiem SET


• Zatwierdzenie wybranej wartości przyciskiem SET

Tryby programowania P0 - P6

• P0 - wybór C/H chłodzenie lub grzanie


• P1 - zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C


• P2 - górna granica temperatury (domyślnie 120*C) zakres -45°C do 120°C


• P3 - dolna granica temperatury (domyślnie -55*C)  zakres -55°C do 120°C


• P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)


• P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min


• P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C (alarm wizualny)


• Załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych

zapraszamy

Sterownik wyposażony w włączniki każdego urządzenia:

Pierwszy włącznik główny zasilania

Drugi nastawa temperatury wędzarni

Trzeci włącznik generatora dymu

Czwarty włącznik wentylatora osuszania

Trzy przewody przyłączeniowe

-pierwszy generator dymu

- drugi podłączenie grzałki-środkowy(nie pomylić z innymi)

-trzeci wentylator osuszania
