1. Ten kontroler jest dwuosiowym kontrolerem śledzenia słońca: precyzyjne wewnętrzne i zewnętrzne czujniki otworów pierścieniowych służą do wykrywania położenia słońca, a sygnał czujnika jest analizowany i oceniany przez obwód jednoukładowy sterownika.
2. Platforma odpowiadająca temu sterownikowi musi być platformą o dwóch stopniach swobody, a silnik napędowy platformy to silnik szczotkowy DC: napięcie silnika wynosi 12 lub 24 V, a prąd pojedynczego silnika musi być mniejszy niż 15 A (domyślnie każda oś wyposażona jest w bezpiecznik 10A). We wszystkich czterech kierunkach platformy powinny znajdować się wyłączniki krańcowe.

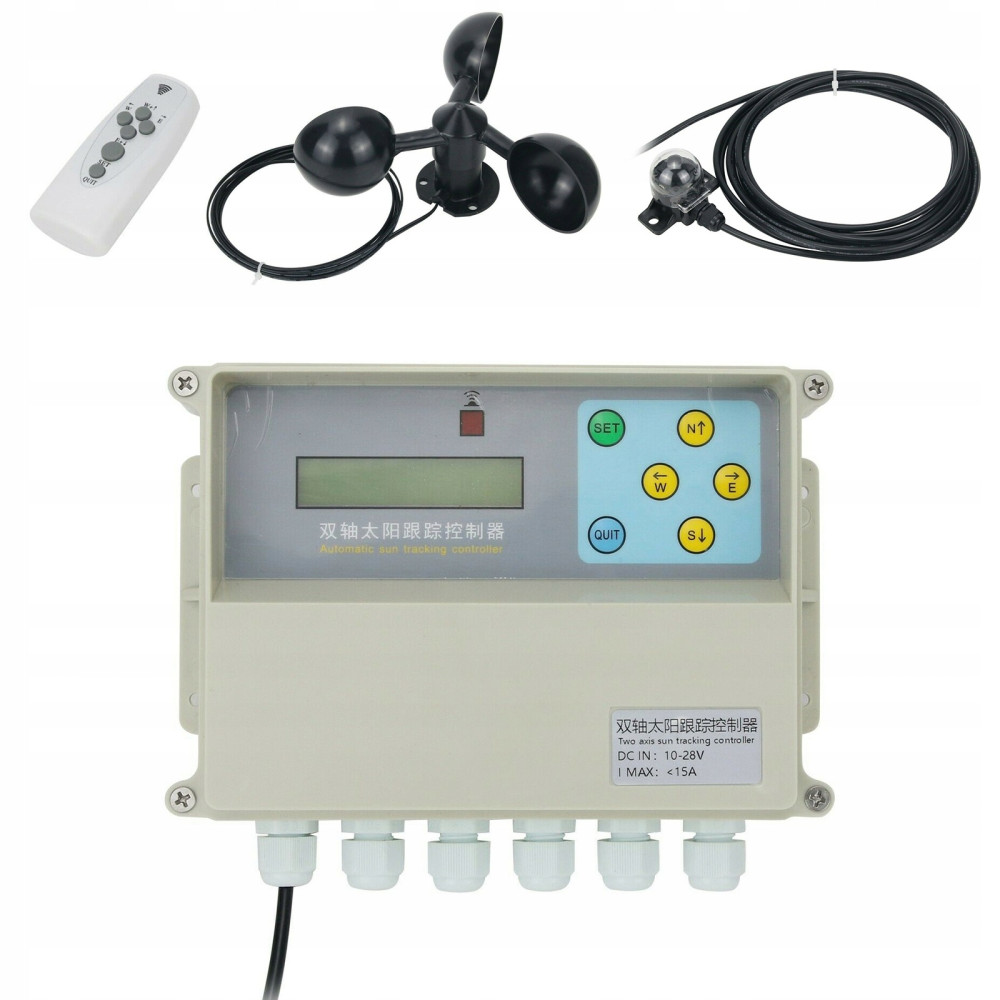

Główny kontroler czujnik nasłonecznienia:
1. Otwór montażowy sterownika głównego 4 mm: odległość lewego i prawego otworu: 174 mm, odległość otworu górnego i dolnego: 60 mm
2. Produkt przyjmuje wodoszczelną obudowę jako obudowę i jest odporny na deszcz, gdy jest zainstalowany pionowo: jest maksymalnie 6 wodoodpornych gniazd do podłączenia linii.
3. Wszystkie połączenia obwodów na płycie głównej przyjmują okablowanie zacisków, a górna pokrywa ma wyświetlacz i sześć przycisków operacyjnych, których można używać do wyświetlania parametrów i wykonywania operacji ręcznych lub ustawień parametrów.
1. Zainstaluj czujnik światła słonecznego na górnym poziomie platformy i obserwuj działanie platformy. Upewnij się, że jesteś równoległy do górnej płaszczyzny platformy. Gdy platforma jest wzniesiona, kierunek otworu wylotowego na głowicy detekcyjnej powinien być pod ziemią.
2. Na półkuli północnej głowicę detekcyjną należy w miarę możliwości zamontować na wschodniej krawędzi północnej strony platformy. W przypadku instalacji na półkuli południowej jest to wschodnia krawędź ściany południowej
Główna skrzynka sterownicza powinna być zainstalowana blisko kolumny podstawy platformy, bez poruszania się wraz z platformą, w miarę możliwości, aby nie była narażona na deszcz, światło słoneczne i inne czynniki, a otwór wylotowy powinien być skierowany w dół, aby zapobiec wnikanie wody deszczowej. Lepiej móc wygodnie obserwować i obsługiwać.
1. Wyłącznik krańcowy jest niezbędny Istnieją dwa sposoby ograniczenia limitu od AB (wyłącznik krańcowy należy zakupić samodzielnie).
Odp .: Użyj metody sterowania zewnętrznym wyłącznikiem krańcowym, aby zrealizować limit: Metoda zewnętrznego ograniczenia to: Użyj normalnie zamkniętego mikroprzełącznika, aby ustawić cztery pozycje platformy, które muszą być ograniczone, i steruj bezpośrednio odpowiednim silnikiem. obwód zasilania do osiągnięcia limitu,
Przy tej metodzie należy zadbać o to, aby wyłącznik krańcowy i dioda połączone równolegle mogły przewodzić wystarczający prąd. Jeśli używasz popychacza elektrycznego z limitem, nie potrzebujesz tej metody, ponieważ popychacz elektryczny jest wyposażony w obwód limitu trybu A.
B: Sygnał limitu jest wprowadzany do sterownika w celu realizacji limitu i musi być użyty wyłącznik krańcowy ze stykiem normalnie otwartym. Gdy dany kierunek osiągnie granicę, przełącznik jest pchany do góry, przełącznik jest zamykany i włączany, a granica jest włączona. Masa (G) zacisku jest zwarta do zacisku w odpowiednim kierunku, a wyjście w tym kierunku jest w tym czasie zatrzymywane.
) Zwróć uwagę, że góra to obszar detekcji. Gdy metal znajdzie się w promieniu 5 mm, zostanie wyświetlony sygnał limitu.
Dwuosiowy silnik napędowy powinien być w stanie napędzać platformę, aby płynnie poruszać się w odpowiednim zakresie, gdy nie jest podłączony do tablicy kontrolnej i zasilany z oddzielnego źródła zasilania. W takim przypadku silnik można podłączyć do odpowiedniego styku zacisku silnika na płycie sterującej. , Należy pamiętać, że silnik osi wschód-zachód i silnik olejowy północ-południe nie powinny być nieprawidłowo podłączone.
1 * zestaw kontrolera śledzenia słonecznego
