Funkcja:1. FY8300/FY8300S trzykanałowy generator funkcji/przebiegów arbitralnych to zestaw generatora sygnałów funkcyjnych, generator przebiegów dowolnych, generator sygnałów impulsowych, czterokanałowy generator sygnału TTL, VCO, zamiatarka częstotliwości, licznik i miernik częstotliwości itp. Wszystkie -w jednym wysokowydajnym, ekonomicznym i wszechstronnym generatorze sygnału.
2. Przyrząd wykorzystuje technologię bezpośredniej syntezy cyfrowej DDS do generowania dokładnych, stabilnych i pozbawionych zniekształceń sygnałów wyjściowych. Wszystkie parametry są kalibrowane za pomocą wewnętrznych procedur. Całe oprogramowanie instrumentu jest standardowo wyposażone. Wszystkimi funkcjami instrumentu można sterować za pomocą oprogramowania komputera głównego. Oprogramowanie maszynowe do edycji przebiegów arbitralnych i zapisywania ich w generatorze sygnału w celu uzyskania przebiegów wyjściowych.
3. Bogate klawisze skrótów znacznie upraszczają skomplikowany proces obsługi i znacznie poprawiają funkcjonalność instrumentu.
4. Protokół komunikacyjny jest otwarty, dzięki czemu rozwój wtórny jest bardzo łatwy.
5. Wielkoskalowe układy scalone, technologia montażu powierzchniowego, wysoka niezawodność, długa żywotność.
6. Z zabezpieczeniem przed zwarciem wyjściowym, wszystkie zaciski wyjściowe sygnału mogą pracować w warunkach zwarcia obciążenia 60S.
7. Całkowicie niezależne wyjście trójkanałowe (odpowiednik trzech niezależnych źródeł sygnału), zdolne do pracy synchronicznej, z precyzyjnie nastawioną różnicą faz.
8. Zastosuj technologię bezpośredniej syntezy cyfrowej DDS, aby uzyskać dokładny, stabilny sygnał wyjściowy o niskim poziomie zniekształceń.
9. Naciśnij i przytrzymaj przycisk OK podczas użytkowania, możesz szybko zapisać informacje o parametrach aktualnie wyprowadzanych przez instrument, a zapisane parametry mogą być automatycznie ładowane przy innym rozruchu.
10. Standardowa funkcja śledzenia kanałów, gdy śledzenie jest włączone, wszystkie parametry trzech kanałów mogą być aktualizowane w tym samym czasie zgodnie z konfiguracją użytkownika.
11. Może wyprowadzać do 98 grup funkcji/przebiegów arbitralnych, w tym 34 wstępnie ustawione przebiegi i 64 przebiegi zdefiniowane przez użytkownika (oprogramowanie do edycji przebiegów arbitralnych obsługujące instrument może być używane do edycji przebiegów arbitralnych i pobierania do wyjścia instrumentu).
12. Z 64 grupami arbitralnych bitów do przechowywania przebiegów, każda grupa ma głębokość przechowywania 8192*14 bitów (im dłuższa głębokość przechowywania przebiegów, tym więcej szczegółów przebiegu jest zapisywanych, a szczegóły sygnału można przywrócić z dużą dokładnością)
13. Funkcja skanowania: cztery atrybuty sygnału: częstotliwość, amplituda, przesunięcie i cykl pracy mogą być skanowane oddzielnie. Posiada dwa tryby skanowania, skanowanie liniowe i skanowanie logarytmiczne.
14. Funkcja miernika częstotliwości 100M: ma cztery metody pomiaru: pomiar częstotliwości, pomiar okresu, pomiar szerokości impulsu dodatniego i ujemnego oraz pomiar cyklu pracy. Maksymalna częstotliwość pomiaru instrumentu może wynosić do 100 MHz, a minimalna częstotliwość pomiaru wynosi 0,01 Hz.

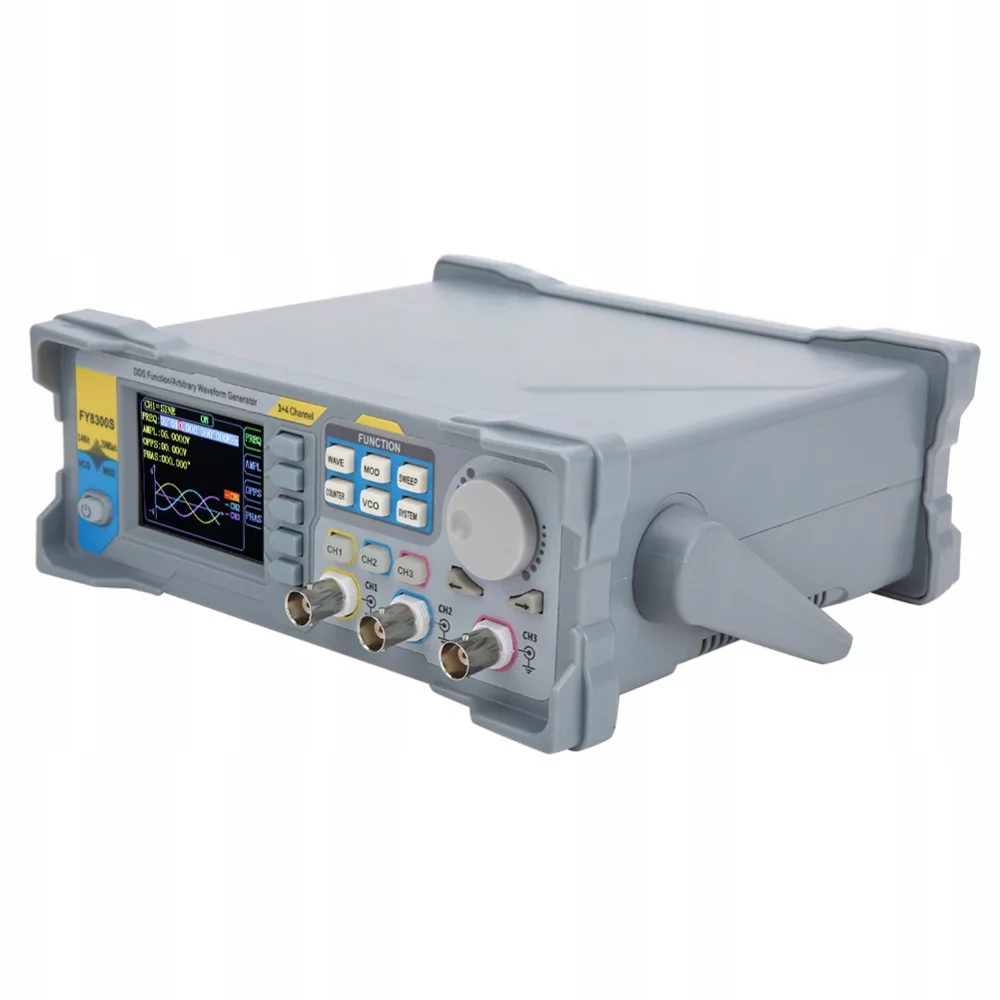

. 3-kanałowy generator sygnałów funkcyjnych
Specyfikacja:Typ artykułu: generator sygnału
Model opcjonalny: FY8300S-20M, FY8300S-40M, FY8300S-60M
Zasilanie: szerokie napięcie AC 100 ~ 240 V (AC).
Wyświetlacz: kolorowy 2,4 cala (320 X 240).
Maksymalna częstotliwość wyjściowa: 60MHz (sinus), częstotliwość próbkowania 250MSa/s, rozdzielczość pionowa 14 bitów
Dokładność częstotliwości: Dokładność częstotliwości może sięgać rzędu 10-6
Rozdzielczość częstotliwości: pełny zakres rozdzielczości częstotliwości 1uHz (0.000001Hz)
Amplituda wyjściowa: do 24 Vpp, rozdzielczość amplitudy do 1 mV (0,001 V)
Brak ograniczenia zakresu: Częstotliwość pełnego zakresu bez binowania, bezpośrednie ustawienie cyfrowe
Funkcja odchylenia prądu stałego -12 V ~ 12 V (Cykl pracy dwóch kanałów można regulować niezależnie, a dokładność regulacji może wynosić do 0,01%
Szerokość impulsu i częstotliwość impulsu są regulowane w sposób ciągły, a zakres regulacji wynosi 20ns-1S. Amplituda impulsu może być regulowana w sposób ciągły w zakresie 0-12 V, a dokładność regulacji wynosi 0,001 V
Zakres regulacji fazy trzech kanałów wynosi 0 ~ 359,99 °, a dokładność regulacji wynosi 0,01 °
Dzięki funkcji wyjścia sygnału cyfrowego może realizować dowolny poziom CMOS z amplitudą 0 ~ 12 V
Lista pakietów:1 x host generatora sygnału
1 x przewód zasilający hosta
3 x linia klipu
3 x kabel BNC-BNC
1 kabel USB
