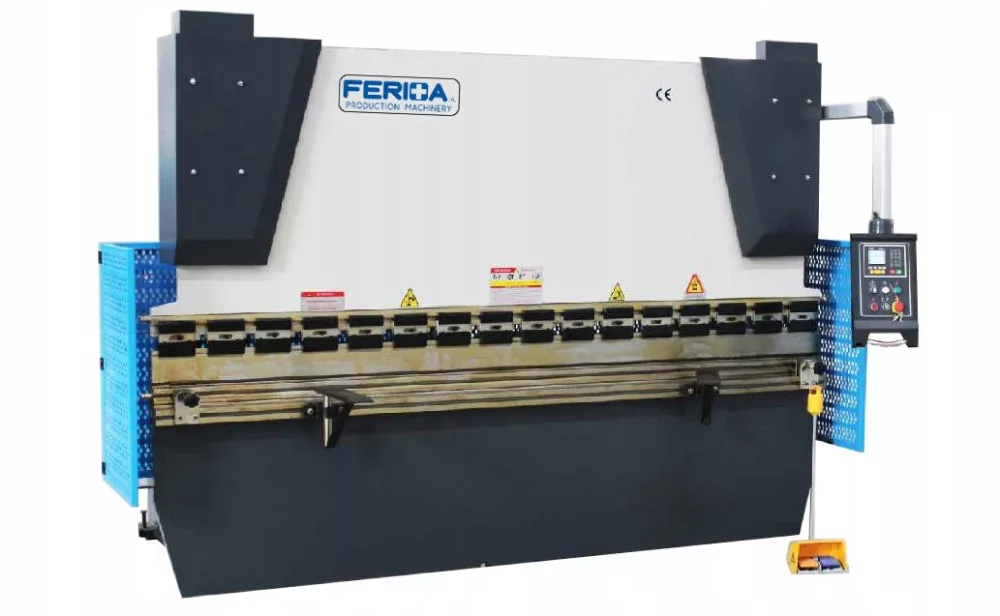

Główne cechy:
1. Nowoczesna konstrukcja, rama poddana obróbce cieplnej w celu eliminacji napięć powstałych podczas spawania, stół roboczy o wysokiej sztywności, opcjonalnie możliwość dodania
mechanicznego/hydraulicznego urządzenia kompensującego, które zapewni jeszcze bardziej precyzyjne gięcie.
2. Synchroniczne sterowanie hydrauliczne oraz programowalne sterowniki zapewniają dokładną powtarzalność i łatwość użytkowania.
3. Zintegrowany układ hydrauliczny (Bosch Rexroth Germany) pozwala na szybkie przełączanie na kierunku oraz prędkości pracy.
4. Dokładne pozycjonowanie osi X(tylny zderzak) i Y(wysokość narzędzia górnego) w systemie NC poprzez programowalny sterownik Estun E21. W systemach CNC, opcja programowania od dwóch do sześciu osi poprzez serwomotory sterowane Holenderskimi sterownikami Delem.
Charakterystyk systemu maszyny.
(oferowany system w zależności od opisu w tytule)
System NC:
- Estun E21 NC – kontroler pozwalający na odczyt położenia i sterowania osią X i Y. Sterowanie położeniem belki gnącej umożliwia uzyskanie zadanego kąta gięcia.
- Oś-X tylny zderzak regulowany przez kontroler.
- Oś-Y pozycja belki gnącej regulowana przez kontroler.
-Język interfejsu Angielski.
- Falowniki Delta.
- Tylny zderzak na dwóch śrubach kulowych-dokładność 0,05mm.
- Tylny zderzak napędzany silnikiem sterowanym falownikiem z enkoderem.
-Zestaw narzędzi: stempel dzielony,
matryca cztero-stronna.
(86º, R0,6mm, materiał: 42CrMo).
- Zawory hydrauliczne Bosch Rexroth.
- Przewody hydrauliczne EMB.
- Silnik licencjonowany Simens.
- Elektryka Schneider Electric.
- Przesuwane przednie ramiona podtrzymujące.
- Boczne i tylne osłony bezpieczeństwa.
- Konsola z pedałami sterowania i stopem awaryjnym.
- Instrukcja obsługi w języku Polskim.
- CE.
- Przednia kurtyna świetlna bezpieczeństwa.
- Tylna kurtyna świetlna bezpieczeństwa.
- Ochrona Laserowa bezpieczeństwa.
- Mechaniczne urządzenie kompensujące – dla większej dokładności gięcia.
- Hydrauliczne urządzenie kompensujące – dla większej dokładności gięcia.
- Ręczne zaciski bez-kluczowe do górnego narzędzia.
- Dodatkowe narzędzia zgodne z wymogami klienta.
Dane Techniczne:
Lp. Parametr : Jednostka : 40T/1600
1. Siła Nacisku Kn 400
2. Max. Długość Gięcia (A) mm 1600
3. Rozstaw Kolumn (B) mm 950
4. Głębokość Gardła (D) mm 230
5. Skok(C) mm 100
6. Max. Otwarcie(E) mm 320
7. Oś Y Prędkość Pracy w Dół mm/sec 25
8.Oś Y Prędkość Pracy w Górę mm/sec 70
9. Dokładność Gięcia (′) +/- 40
10. Max. Odległość Osi X mm 300
11. Liniowość Gięcia mm 0,5
12. Dokładność Tylnego Zderzaka mm 0,05
13. Przednie Ramiona Podtrzymujące szt. 2
14. Tylne Zderzaki szt. 2
15. Moc Silnika kW 3
16. Programator NC E21
17. Długość*Szerokość*Wysokość mm 1800*1200*1820
18. Waga kg 2500
Lp. Nazwa : Producent : Konfiguracja :
1. System NC / CNC Estun NC System E 21 Standard
2. Elektryka Niemiecka Schneider Electric Standard
3. Silnik Główny Siemens (Licencjonowany) Standard
4. Tylny Zderzak, Synchronizacja Taiwan Standard
5. Falowniki DELTA Taiwan Standard
6. Sterownik Nożny KACON Korea Standard
7. Tylny Zderzak – Śruby Kulowe HIWIN Taiwan Standard
8. System Hydrauliczny Bosch Rexroth Niemcy Standard
9. Pompa Olejowa SUNNY-USA Standard
10. Uszczelniacze PARKER-USA Standard
11. Łączniki Rur Hydraulicznych EMB-Niemcy Standard
12. Przednie/Tylne Osłony Ferita Standard
13. Narzędzia Zestaw Standardowy Standard
14. Zaciski Narzędzia Górnego General Tools Standard
15. Kompensacja Gięcia Hydrauliczna Opcjonalna
16. Kompensacja Gięcia Mechaniczna Opcjonalna
17. Ochrona Operatora Laserowa DSP-Włochy Opcjonalna
18. Przednia/Tylna Kurtyna Świetlna LNTECH Opcjonalna
19. Ręczne Zaciski Narzędzia Górnego General Tools Opcjonalna
20. Standard Bezpieczeństwa CE, NR-12 Standard
Parametry maszyny można dostosować według własnych potrzeb i wymogów, chętnie pomożemy dobrać odpowiednie rozwiązanie!
Popularne Modele:
30T/1600, 40T/1600, 40T/2200,40T/2500, 50T/2500 ,63T/2500, 63T/3200, 80T/2500, 80T/3200, 80T/4000, 100T/2500, 100T/3200, 100T/4000,
125T/2500, 125T/3200, 125T/4000, 160T/3200, 160T/4000, 160T/5000, 160T/6000
