Zestaw do mocowania wiertnicy kotwy + osadzak + nakrętka + śruba + podkładka + klucz

Zestaw do mocowania wiertnicy

• Zestaw służy do mocowania kotwienia w betonie wiertnic diamentowych różnych marek.

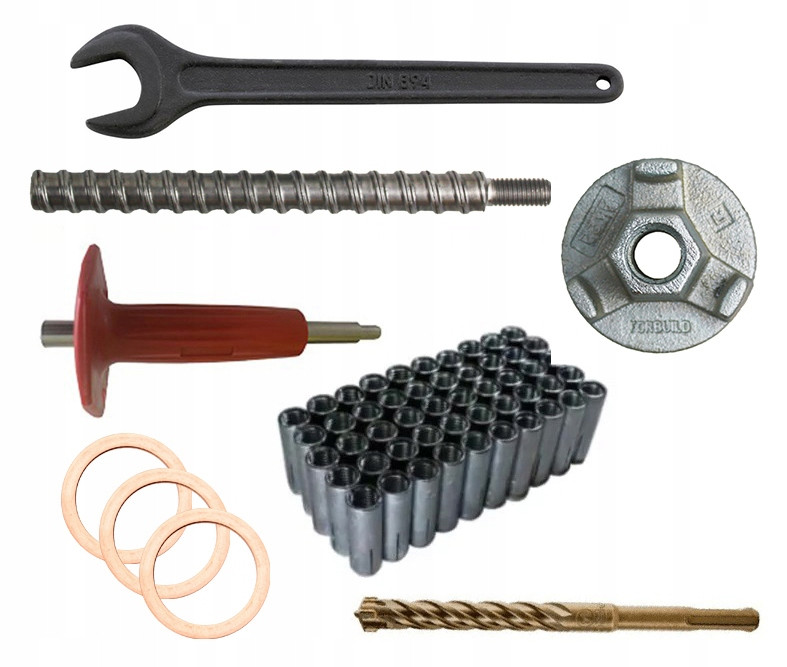

Zakres dostawy:

• Nakrętka talerzowa


• Śruba do mocowania wiertnic


• Kotwa tulejowa TDA Drop-in z gwintem wewnętrznym bez kołnierza 12mm 50szt (TDA12) TRUTEK


• 3 x Podkładka miedziana


• Pobijak do osadzania tulei TDST1250 TRUTEK


• Wiertło SDS PLUS ENDURANCE 16x160mm PRO


• Klucz płaski jednostronny DIN 894 27mm

Nakrętka talerzowa

• Nakrętka talerzowa do mocowania wiertnic, uniwersalna do kotwienia wiertnic diamentowych różnych marek.


• Odlewana z żeliwa ciagliwego białego zabezpieczona powłoka cynkową.


• Posiada powierzchnię oporową o średnicy 70 mm, która zastępuje podkładkę oporową.


• Nakręcana jest na śrubę przy pomocy klucza do nakrętek motylkowych, klucza z mechanizmem zapadkowym lub klucza nasadowego.

Dane techniczne

• Wysokość 55mm



• Średnica talerza 65 mm


Śruba do mocowania wiertnic

• Trzpień naprężający jest elementem zestawu służącego do mocowania za pomocą kotew wbijanych rozporowych wiertnicy diamentowej.


• Uniwersalny do kotwienia wiertnic różnych marek.

Dane techniczne

• Długość 200 mm



• Gwint M12



• Długość gwintu 25 mm


Wiertło SDS-PLUS ENDURANCE 16x160mm PRO

• Wiertło SDS Plus serii ENDURANCE marki PRO.


• Wiertła wykonane z wysokiej jakości stali stopowej.


• Innowacyjna geometria cięcia węglika gwarantująca agresywny efekt rozbiórki.


• Spirala o 4 zwojach zapewniająca optymalne usuwanie zwiercin.


• Wzmocnione skosy spirali zapewniające optymalne wiercenie w przypadku kontaktu wiertła ze zbrojeniem.


• Rdzeń o wzmocnionej geometrii spirali dający większe ilości energii podczas uderzenia z widiowej koronki wiertniczej.


• Przeznaczone do wiercenia w betonie.

Narzędzie do osadzania tulei (TDST1250) TRUTEK

• Pobijak M12 x 50 narzędzie do osadzania tulei z miękkim uchwytem

Kotwa tulejowa TDA Drop-in z gwintem wewnętrznym bez kołnierza 12mm 50szt (TDA12) TRUTEK

Zastosowania

• Montaż instalacji rurowych, wentylacyjnych, elektrycznych i teletechnicznych


• Mocowanie i zabezpieczanie rusztowań i szalunków


• Montaż sufitów podwieszanych i oświetlenia

Zalety

• Jedna kotwa do montażu w betonie niezarysowanym i zarysowanym


• Możliwość zastosowania w płycie kanałowej


• Mała głębokość osadzania – grubość podłoża od 50mm w przypadku płyty kanałowej


• Tuleja nie wystaje ponad powierzchnię betonu,


• Prosty demontaż zamocowania


• Wersja bez kołnierza pozwala na głębsze mocowanie tulei

Dane techniczne

• Rozmiar gwintu 12 mm



• Średnica otworu w podłożu 16 mm



• Min. głębokość otworu 50 mm



• Efektywna głębokość zakotwienia 50 mm



• Min. grubość podłoża 100 mm



• Min. średnica otworu w mocowanym elemencie 13 mm



• Długość kotwy 50 mm



• Narzędzie do osadzania tulei TDST12


Klucz płaski jednostronny DIN 894 27mm

• Klucz płaski jednostronny


• Wykonanie: DIN 894. Ze specjalnej stali, fosforyzowany, odchylenie osi szczęk 15°, z otworem.

Dane techniczne

• Rozmiar klucza 27 mm



• Długość 240 mm



• Grubość szczęk 9,5 mm


•
  Zakres dostawy: 1 Zestaw

Nr katalogowy: 24H_5905454215404 zestaw

EAN: 5905454215404
