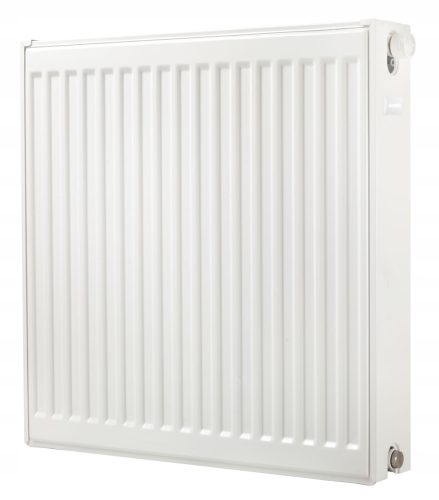

Grzejnik Stalowy Panelowy DIAMOND TYP V-22, przyłącze dolne, 600 x 700 mm

model: V-22-600X0700

Grzejniki stalowe DIAMOND stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O.

Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Grzejnik jest w kolorze białym (RAL 9016).

Grzejnik zbudowany jest z dwóch płyt i dwóch wydajnych konwektorów. Powierzchnie boczne obudowane są osłonami, a powierzchnia górna przykryta osłoną typu grill.

Grzejnik z podłączeniem dolnym posiada w zestawie:

odpowietrznik

dwa korki

wbudowany zawór termostatyczny.

Specyfikacja techniczna:

sposób przyłączy: Dolne

H1 - rozstaw przyłączy: 545 mm

H - wysokość całkowita: 600 mm

H2 - rozstaw otworów montażowych: 370 mm

długość: 700 mm

głębokość: 105 mm

maksymalna temperatura powierzchni: 120°C

maksymalne ciśnienie robocze: 1 Mpa (10 bar)

pojemność wodna: 4,13 l

Moc grzewcza:

Δ T = 30°C: 591 W

Δ T = 50°C: 1150 W

Δ T = 60°C: 1458 W

Montaż obustronny

Istnieje możliwość obustronnego montażu grzejnika. Należy wówczas pamiętać, że kanał zasilający jest zawsze od strony wewnętrznej grzejnika a wkładka termostatyczna zawsze musi być zamontowana po tej stronie co zasilanie. Przedstawia to rysunek poniżej.

Cechy produktu:

Brak przecieków przy ciśnieniu 1,3 krotnie większym od maksymalnego ciśnienia roboczego: 1300 kPa

Brak korozji powierzchni zewnętrznych po 100 h badania w warunkach zawilgocenia

Produkt zgodny z dyrektywami europejskimi

Klasyfikacja wyrobu w zakresie reakcji na ogień – KLASA A1

System oceny zgodności wyrobu budowlanego 3

Norma: EN 442-1:2014

Grzejniki dostępne są w różnych wysokościach i długościach:

wysokość [mm]: 300; 400; 500; 600; 900

długość [mm]: od 400 do 3000

]]>
