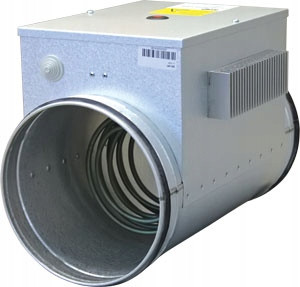

Elektryczna nagrzewnica kanałowa HAVACO ECH

Producent HAVACO

Model ECH-100/06/1F

Średnica: 100mm

Moc: 0,6kW

Napięcie: 1~230 [V/50Hz]

Opis

ECH to elektryczna nagrzewnica kanałowa bez wbudowanej automatyki. Regulacja mocy grzewczej nagrzewnicy może być realizowana za pośrednictwem zewnętrznego regulatora HRK. Nagrzewnice ECH są przystosowane do montażu w kanałach okrągłych. Występują w typowych średnicach wentylacyjnych od 100 do 500 mm i mocach od 0,3 do 24,0 kW.

Każda nagrzewnica posiada dwustopniowe zabezpieczenie przed przegrzaniem:

• I stopień przy 50st.C - reset automatyczny


• II stopień przy 100st.C - wymagany reset ręczny

Konstrukcja

Obudowa nagrzewnicy jest wykonana z blachy stalowej pokrytą wysokiej jakości powłoką Alucynkową, która gwarantuje wysoką odporność na korozję. Króćce przyłączeniowe są wykonane w tolerancji ujemnej i posiadają uszczelkę EPDM. Elementy grzejne są wykonane ze stali nierdzewnej AISI 304. Skrzynka przyłączeniowa posiada stopień ochrony IP44.

Zastosowanie

Nagrzewnice kanałowe są stosowane do podgrzewania czystego powietrza w instalacjach wentylacji bytowej, zwłaszcza w okresie jesienno-zimowym, a także w instalacjach przemysłowych, wymagających stałej temperatury nawiewanego powietrza. Nagrzewnice ECH sprawdzają się również jako nagrzewnice wstępne lub wtórne, uzupełniając instalacje oparte na centralach wentylacyjnych z odzyskiem ciepła.

Instalacja

Nagrzewnice mogą być montowane w każdej pozycji, za wyjątkiem w pozcji skrzynką przyłączeniową skierowaną w dół. Jeżeli istnieje możliwość przypadkowego kontaktu z elementami grzejnymi, należy użyć stosownych osłon. Prędkość powietrza przepływającego przez nagrzewnicę nie może być mniejsza niż 1,5 m/s. Przepływ gazów wybuchowych lub agresywnych jest zabroniony. Nagrzewnice mogą być użyte jedynie do podgrzewania czystego powietrza. Urządzenia przeznaczone do wewnętrznych instalacji.

Podłączenie elektryczne

Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi. Źródło zasilania oraz przewód zasilający musi być zgodne z danymi na tabliczce znamionowej nagrzewnicy. Wyłącznik automatyczny należy dobrać odpowiednio do danych technicznych. Nagrzewnicę należy uziemić.

Dane techniczne
