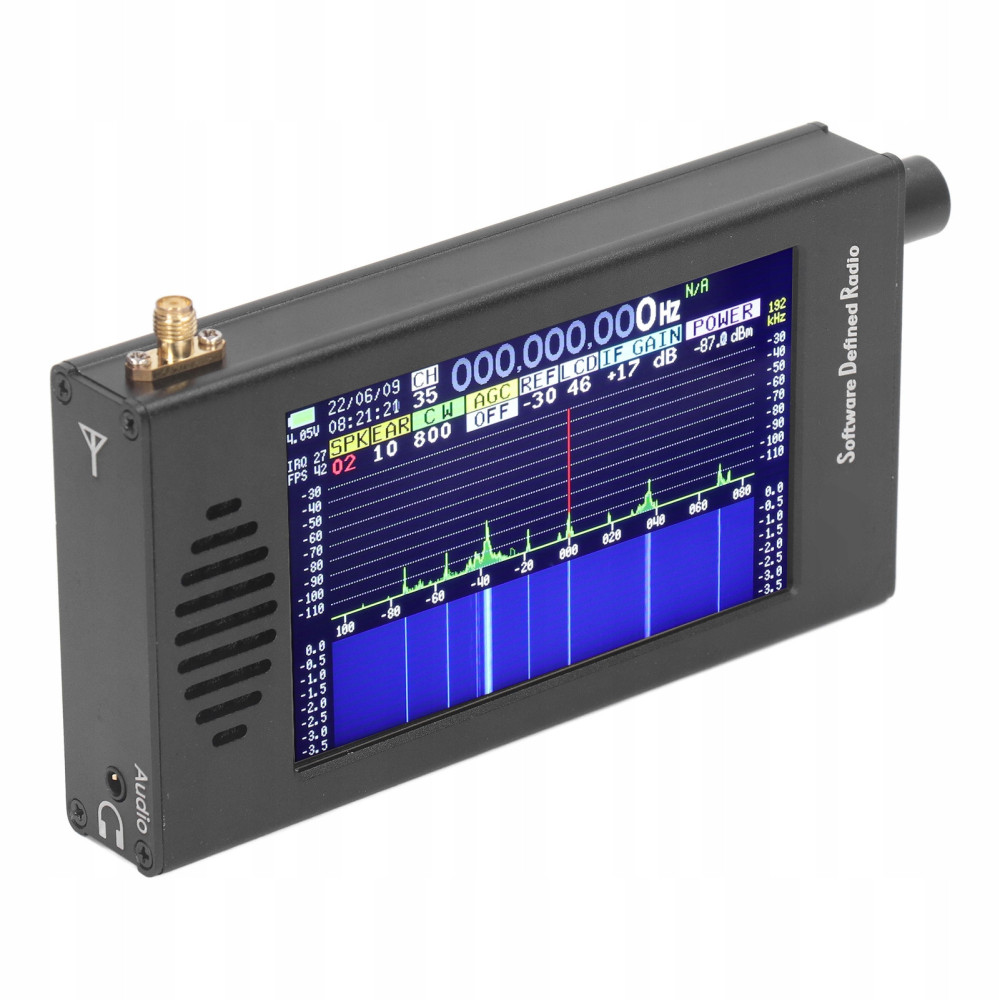

Ricevitore radio DSP SDR, schermo da 4,3 pollici

Funkcja:

1. PRZENOŚNY ODBIORNIK: Ten cyfrowy odbiornik demodulacji DSP, oparty na architekturze radiowej zdefiniowanej programowo SDR, ma szerokie spektrum 192 kHz i możliwości wyświetlania wodospadu, w połączeniu z 16-bitowym próbkowaniem może osiągnąć funkcje demodulacji CW, AM, SSB, FM, WFM.

2. DOSKONAŁY EFEKT ODBIORU: Ten amatorski odbiornik radiowy o pełnej częstotliwości jest wyposażony w wydajny układ DSP i długą, wysuwaną antenę, zapewniającą doskonałą jakość sygnału, może odbierać różne kanały bez żadnych zakłóceń.

3. WYŚWIETLACZ LCD: Odbiornik SDR wykorzystuje obudowę CNC ze stopu aluminium i jest wyposażony w wyświetlacz LCD IPS o przekątnej 4,3 cala i rozdzielczości 800x480 o wysokiej jasności.

4. KOMPATYBILNE SŁUCHAWKI: Dzięki kompaktowym rozmiarom 14 x 7,4 x 2,2 mm można je zabrać wszędzie. Obsługuje zwykłe słuchawki 3,5 mm lub słuchawki z interfejsem CTIA (standard amerykański).

5. BATERIA O DUŻEJ POJEMNOŚCI: Wbudowana bateria 5000 mAh 3,7 V, może być używana przez około 10 do 12 godzin (w zależności od ustawień głośności i jasności urządzenia).

Specyfikacja:

• Typ artykułu: Odbiornik radiowy DSP SDR


• Materiał: stop aluminium


• Technologia wyświetlania: 4,3-calowy ekran LCD IPS o rozdzielczości 800x480, przyciemniany prądem stałym, o wysokiej jasności


• Metoda sterowania: Rezystancyjny ekran dotykowy, enkoder obrotowy


• Wybór kanału: 1-99


• Częstotliwość: 100 K do 149 MHz, minimalny krok 1 Hz


• Głośność głośnika (SPK): 0-35dB, krok 1dB


• Głośność słuchawek (EAR): 0-35 dB, krok 1 dB


• Modulacja: CW, LSB, USB, AM, WFM, STE (FM stereo), I Q


• Ustawienia AGC: WYŁ., WOLNE, ŚREDNIE, SZYBKIE


• Poziom odniesienia (REF): -99 do 99 dB, krok 1 dB


• Wzmocnienie IF: -12 do 67 dB, krok 1 dB


• Ustawienia stylu widmowego: dodatek zielony, linia zielona, ​​dodatek niebieski, linia biała


• Szerokość pasma widma: widmo RF (192 kHz, 128 kHz, 64 kHz); Spektrum dźwięku (64 kHz)


• Ustawienie obszaru wodospadu: wodospad lub kształt fali (amplituda x1 x8 x64)


• Pięć elementów, których koder nie może wybrać:


• A. Wskaźnik poziomu baterii


• B. Ustawienia daty i godziny


• C. Wyświetlanie informacji o stacji: możliwość zaprogramowania nazwy stacji


• D. Wyświetl aktualną szerokość widma


• E. Port anteny wejściowej (POWER) Wyświetlacz POWER


• Tryb pracy: Pojedyncza wstęga boczna CW, AM, SSB (LSB USB), WFM, stereo FM (wymaga słuchawek)


• Częstotliwość kroku: 1 Hz 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz


• Szerokość pasma widma: 192 kHz, 128 kHz, 64 kHz, wyświetlanie widma w czasie rzeczywistym FFT


• Interfejs anteny: męski BNC, impedancja 50Ω, maksymalna moc wejściowa -20dBm


• Referencyjny oscylator kwarcowy: TCXO 26 MHz ± 0,5 ppm


• Interfejs audio: obsługuje zwykłe słuchawki 3,5 mm lub interfejs słuchawkowy CTIA (standard amerykański).


• Moc głośnika: maksymalnie 3 W, głośnik multimedialny 4 Ω


• Port ładowania: USB typu C, 5,0 V 2 A


• Pobór prądu: około 250 mA przy 5 V


• Pojemność baterii: 5000 mAh 3,7 V (wbudowana)


• Czas użytkowania: Około 10-12 godzin, w zależności od ustawień głośności i jasności urządzenia


• Zapisywanie kanałów: Można zaprogramować 99 kanałów, a także nazwę stacji, częstotliwość i metodę ustawienia


• Opis:


• Produkt oparty jest na metodzie detektora kwadraturowego Tayloe w celu osiągnięcia mieszania częstotliwości. Generator zegara Si5351 generuje dwa ortogonalne sygnały prostokątne o zmiennej częstotliwości jako wzbudzenie, uzyskując odbiornik ZIF o bardzo niskim poziomie szumów i zerowej częstotliwości pośredniej. Sygnał IQ uzyskany po zmiksowaniu jest wysyłany do CODEC-a i zbierany przez MCU, gdzie algorytm DSP kończy demodulację i wyświetlanie sygnału.

Jak używać:

• Używaj zgodnie z instrukcją obsługi.

Lista pakietów:

• 1 x odbiornik radiowy DSP SDR


• 1 x antena


• 1 x kabel do transmisji danych


• 1 x instrukcja obsługi
