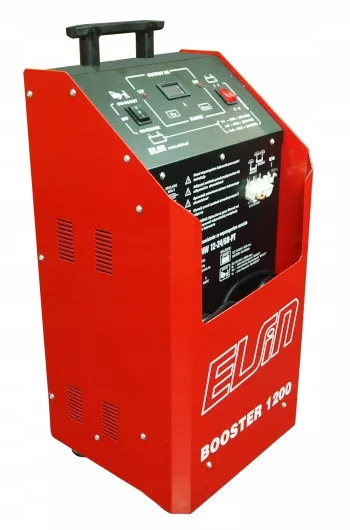

Prostownik-ładowarka akumulatorów ze wspomaganiem rozruchu BNW 12/24-PT "BOOSTER 1200-2"

Przeznaczenie:

• Ładowanie akumulatorów 12V pojemności od 80Ah do 500Ah



• Ładowanie akumulatorów 24V pojemności od 100Ah do 1000Ah



• Wspomaganie rozruchu pojazdu z silnikiem spalinowym - prąd rozruchu 500A.

Zastosowanie:

Prostownik BNW 12-24/60-PT "BOOSTER 1200-2" przeznaczony jest dla użytkowników indywidualnych jak i warsztatów, baz transportowych oraz gospodarstw rolnych jako przenośna ładowarka akumulatorów kwasowych i urządzenie do wspomagania rozruchu.

Wybór rodzaju pracy/zastosowania realizowany jest poprzez dwa przełączniki:

•
  "ON-CHARGE" - ładowanie akumulatorów


•
  "ON-BOOST" -  wspomaganie rozruchu

UWAGA! Prostownik nie jest wyposażony w wewnętrzny akumulator. Dlatego aby w pełni korzystać z możliwości trybu pracy "ON-BOOST", akumulator pojazdu powinien być częściowo naładowany.

Konstrukcja oraz zabezpieczenia:

Obudowa prostownika została wykonana z blachy stalowej, malowanej farbą proszkową epoksydową. Konstrukcja zabezpiecza podzespoły ładowarki przed uszkodzeniem, a plastikowa rękojeść oraz zestaw kołowy ułatwia przemieszczanie urządzenia.

Zastosowano wydajny i trwały transformator na rdzeniu zwijanym. Uzwojenia cewki transformatora wykonane z drutu miedzianego.

Prostownik posiada zabezpieczenie przed zwarciem i przeciążeniem oraz odwrotnym podłączeniem do zacisków akumulatora. Posiada dodatkowe zabezpieczenie termiczne (T), chroniące transformator przed uszkodzeniem oraz zabezpieczenia obwodu zasilania oraz obwodu wyjściowego.

Wyposażenie:

• wyświetlacz LED umożliwiający bieżącą kontrolę akumulatora, stanu ładowania poprzez dokładny pomiar napięcia i prądu ładowania.


• diody sygnalizacyjne LED napięcia wyjściowego 12V-24V.


• przełącznik podzakresów prądu ładowania umożliwiający dobór prądu ładowania odpowiednio do pojemności akumulatora (3 zakresy)


• przełącznik zakresów napięcia wyjściowego DC12V-24V


• schowek na przewody wyjściowe i przewód zasilający.


• przewody wyjściowe długości ok. 3 m, zakończone zaciskami typu "krokodyl"


• przewód zasilający ~230V/50Hz długości ok. 3m.


• zestaw kołowy ułatwiający przemieszczanie urządzenia.

Dane techniczne

• Napięcie zasilania: 230V/50Hz


• Napięcie wyjściowe DC: 12V lub 24V


• Maksymalny prąd ładowania: 60A


• Prąd rozruchu: 500A / 5sek.


• Znamionowy prąd ładowania dla zakresów:

- Zakres I+I: 10A-20A

- Zakres I+II: 20A-40A

- Zakres II+II: 40A-60A

• Pojemność akumulatora dla zakresów:

- Zakres 12V: 100-1000Ah

- Zakres 24V: 80-500Ah

• Klasa IP: 30


• Wymiary gabarytowe (szer. x wys. x dł.): 320x645x256 mm


• Waga: 19,5 kg

Prostownik wytwarzany w naszym zakładzie zlokalizowanym w Ząbkowicach Śląskich (dolnośląskie).

Produkcja oparta jest w dużej mierze o własne komponenty, min.: kształtka transformatorowa, korpusy transformatorów oraz obudowy  prostowników. We własnym zakresie nawijamy cewki transformatorów, składamy gotowe transformatory, montujemy obwody drukowane oraz w końcowym etapie montujemy produkt finalny.

Długoletnie doświadczenie w produkcji oraz wykorzystanie własnego parku maszynowego pozwala nam utrzymywać wysoką jakość naszych produktów. Wybierając produkty "ELSIN" wspierasz polskiego producenta!
