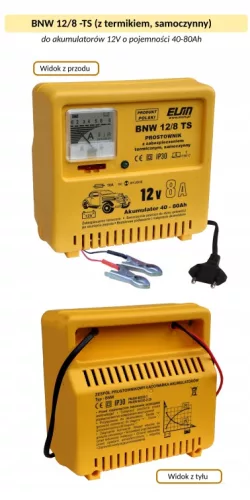

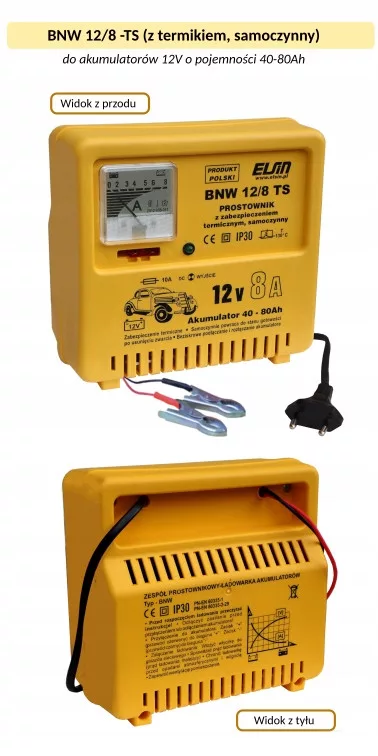

Prostownik-ładowarka BNW 12/8 -TS (zabezpieczenie termiczne, samoczynny)

Przeznaczenie:

• Ładowanie akumulatorów 12V pojemności od 40Ah do 80Ah stosowanych w samochodach osobowych, dostawczych, itp. Metoda ładowania według charakterystyki "W" - stałonapięciowej z prądem malejącym, tzn. prąd ładowania maleje wraz ze wzrostem poziomu naładowania akumulatora.

Konstrukcja oraz zabezpieczenia:

Obudowa prostownika została wykonana z tworzywa sztucznego (PP z dodatkiem tworzywa pochodzącego z recyklingu).

Zastosowano wydajny i trwały transformator na kształtce EI . Uzwojenia cewki transformatora wykonane z drutu miedzianego. Chłodzenie układu prostownika na radiatorach aluminiowych.

Opracowany przez ELSIN układ elektroniczny zabezpiecza przed zwarciem i odwrotnym podłączeniem zacisków wyjściowych do akumulatora. W przypadku odwrotnego podłączenia zacisków do klem akumulatora, wystarczy poprawnie podłączyć zaciski, a prostownik po ok. 5 sek. samoczynnie powraca do stanu gotowości.

Odporność na przeciążenie jest zapewniona poprzez zastosowanie wymiennego bezpiecznika samochodowego "UNIVAL".

Transformator prostownika posiada zabezpieczenie termiczne chroniące transformator przed nadmiernym nagrzewaniem uzwojeń cewki, a tym samym przed jego uszkodzeniem.

Prostownik posiada wychyłowy wskaźnik prądu ładowania (amperomierz) pozwalający na bieżącą kontrolę procesu ładowania akumulatora.

Sygnalizacja napięcia wyjściowego odbywa się za pomocą diody LED.

Przewód zasilający długości ok. 1,5m.

Przewody wyjściowe (czarny i czerwony) długości ok. 1,5m zakończone zaciskami "krokodyl".

Dane techniczne

• Napięcie zasilania: 230V/50Hz


• Napięcie wyjściowe DC: 12V


• Znamionowy prąd ładowania: 8A


• Pojemność akumulatora: 40-80Ah


• Klasa IP: 20


• Wymiary gabarytowe (szer. x wys. x dł.): 170 x 160 x 85 mm


• Waga: 1,5 kg

Prostownik wytwarzany w naszym zakładzie zlokalizowanym w Ząbkowicach Śląskich (dolnośląskie).

Produkcja oparta jest w dużej mierze o własne komponenty, min.: kształtka transformatorowa, korpusy transformatorów oraz obudowy  prostowników. We własnym zakresie nawijamy cewki transformatorów, składamy gotowe transformatory, montujemy obwody drukowane oraz w końcowym etapie montujemy produkt finalny.

Długoletnie doświadczenie w produkcji oraz wykorzystanie własnego parku maszynowego pozwala nam utrzymywać wysoką jakość naszych produktów. Wybierając produkty "ELSIN" wspierasz polskiego producenta!
