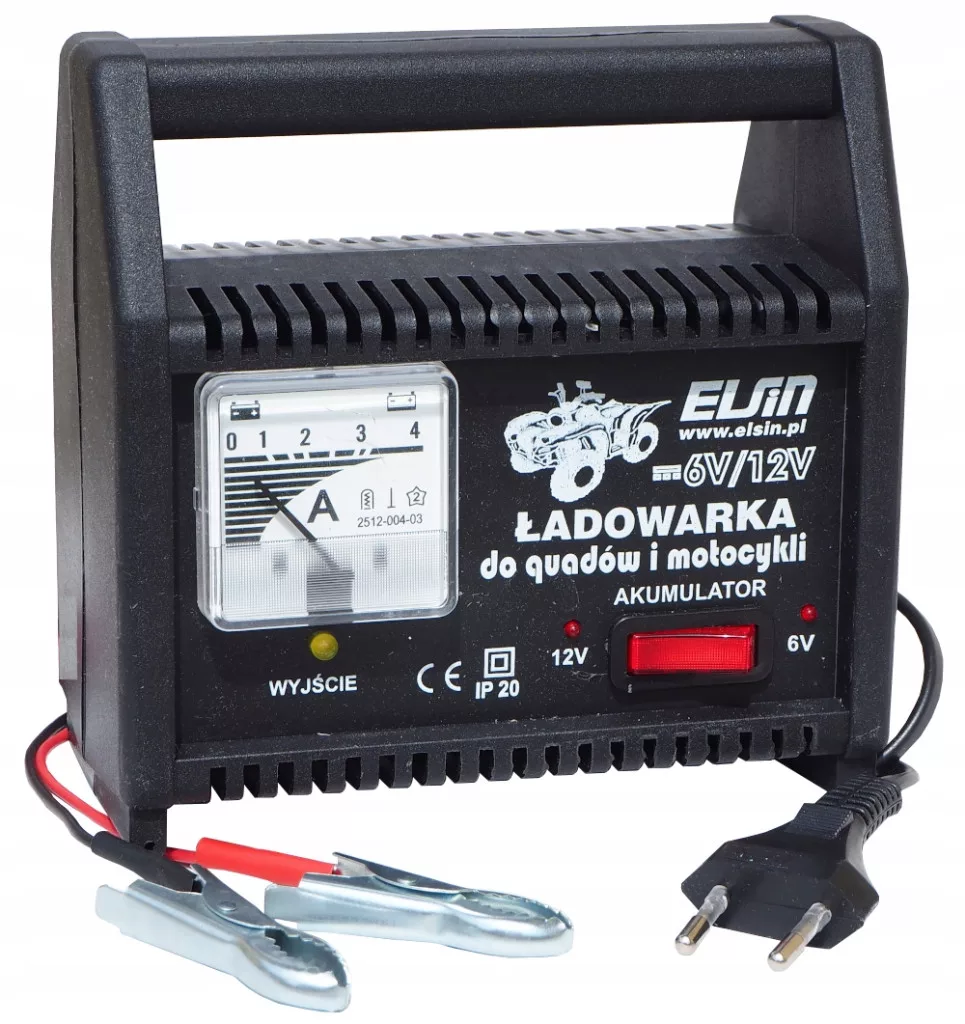

Raddrizzatore-caricabatteria BNW 6-12/0,2-2,4 (commutabile)

Przeznaczenie:

•
  Ładowanie akumulatorów żelowych 6V lub 12V  pojemności od 1Ah do 30Ah.


•
  Ładowanie akumulatorów kwasowych (z ciekłym elektrolitem) 6V lub 12V  pojemności od 1Ah do 40Ah.


• Prostownik przeznaczony do akumulatorów stosowanych w skuterach, motocyklach, quadach, itp.

Konstrukcja oraz zabezpieczenia:

Obudowa prostownika została wykonana z tworzywa sztucznego (PP z dodatkiem tworzywa pochodzącego z recyklingu).

Zastosowano wydajny i trwały transformator na kształtce EI . Uzwojenia cewki transformatora wykonane z drutu miedzianego.

Metoda ładowania według charakterystyki "W" - stałonapięciowej z prądem malejącym, tzn. prąd ładowania maleje wraz ze wzrostem poziomu naładowania akumulatora.

Prostownik posiada wychyłowy wskaźnik prądu ładowania (amperomierz) pozwalający na bieżącą kontrolę procesu ładowania akumulatora.

Przełączenie zakresów napięcia ładowania 6V lub 12V wykonuje się za pomocą przełącznika klawiszowego.

Przełączanie zakresów prądu ładowania odpowiednio do pojemności ładowanego akumulatora wykonuje się za pomocą przełącznika klawiszowego umieszczonego z tyłu obudowy.

Sygnalizacja napięcia wyjściowego 6V lub 12V się za pomocą diody LED.

Odporność na przeciążenie jest zapewniona poprzez zastosowanie wymiennego bezpiecznika samochodowego "UNIVAL".

Przewód zasilający długości ok. 1,5m.

Przewody wyjściowe (czarny i czerwony) długości ok. 1,5m zakończone zaciskami "krokodyl".

Dane techniczne

• Napięcie zasilania: 230V/50Hz


• Napięcie wyjściowe DC: 6V lub 12V


• Znamionowy prąd ładowania dla zakresu 6V: 0,2A - 2,4A


• Znamionowy prąd ładowania dla zakresu 12V: 0,8A - 2,2A


• Pojemność akumulatora (z ciekłym elektrolitem): 1-40Ah


• Pojemność akumulatora (żelowy): 1-30Ah


• Klasa IP: 20


• Wymiary gabarytowe (szer. x wys. x dł.): 147 x 151 x 79 mm


• Waga: 1,5 kg

Prostownik wytwarzany w naszym zakładzie zlokalizowanym w Ząbkowicach Śląskich (dolnośląskie).

Produkcja oparta jest w dużej mierze o własne komponenty, min.: kształtka transformatorowa, korpusy transformatorów oraz obudowy  prostowników. We własnym zakresie nawijamy cewki transformatorów, składamy gotowe transformatory, montujemy obwody drukowane oraz w końcowym etapie montujemy produkt finalny.

Długoletnie doświadczenie w produkcji oraz wykorzystanie własnego parku maszynowego pozwala nam utrzymywać wysoką jakość naszych produktów. Wybierając produkty "ELSIN" wspierasz polskiego producenta!
