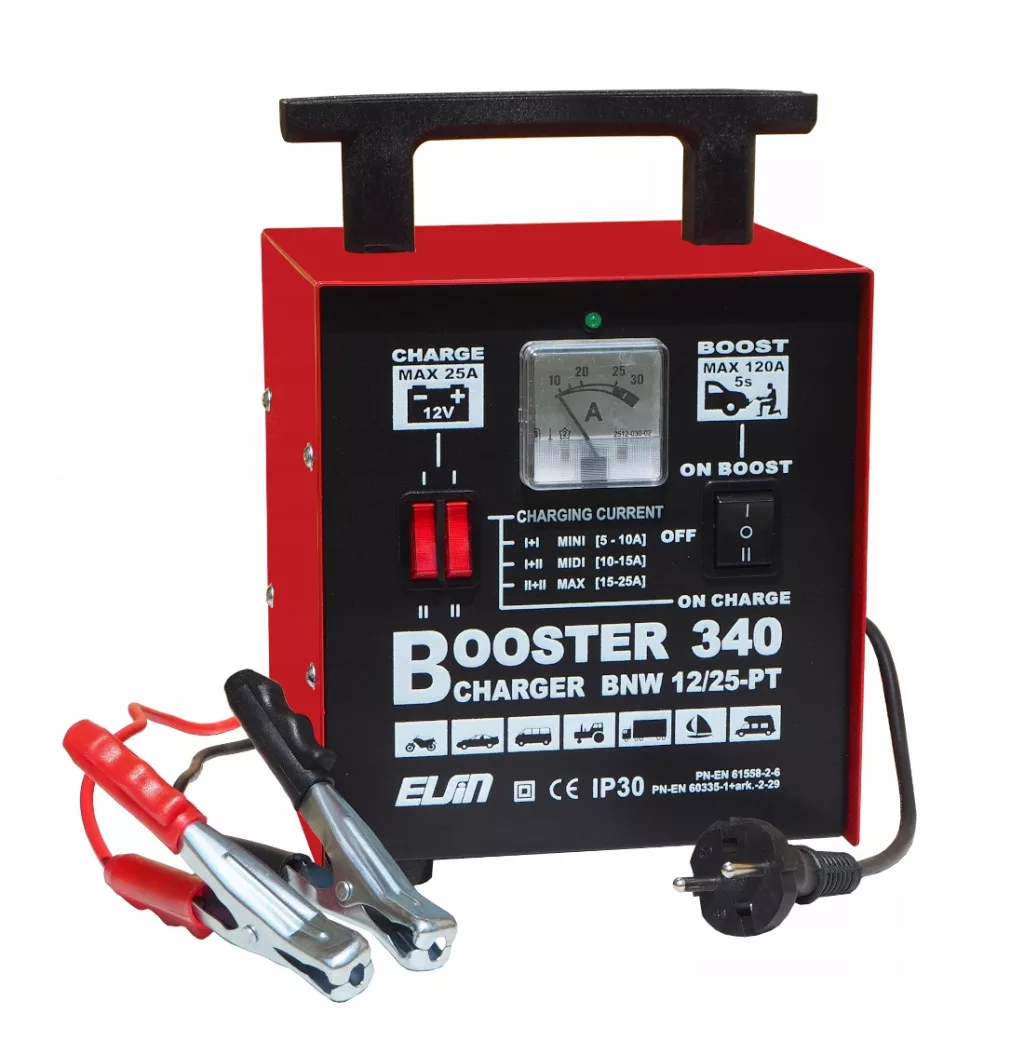

Prostownik-ładowarka akumulatorów ze wspomaganiem rozruchu

BNW 12/25-PT "BOOSTER 340"

Przeznaczenie:

• Ładowanie akumulatorów kwasowych z ciekłym elektrolitem  12V pojemności od 30Ah do 250Ah


• Wspomaganie rozruchu pojazdu z silnikiem spalinowym - prąd rozruchu 120A.

Zastosowanie:

Prostownik BNW 12/25-PT "BOOSTER 340" przeznaczony jest dla użytkowników indywidualnych jak i warsztatów, baz transportowych oraz gospodarstw rolnych jako ładowarka akumulatorów kwasowych lub urządzenie do wspomagania rozruchu silnika pojazdu.

Wybór rodzaju pracy/zastosowania realizowany jest poprzez dwa przełączniki:

•
  "ON-CHARGE" - ładowanie akumulatorów


•
  "ON-BOOST" -  wspomaganie rozruchu

UWAGA! Prostownik nie jest wyposażony w wewnętrzny akumulator. Dlatego aby w pełni korzystać z możliwości trybu pracy "ON-BOOST", akumulator pojazdu powinien być częściowo naładowany.

Konstrukcja oraz zabezpieczenia:

Obudowa prostownika została wykonana z blachy stalowej, malowanej farbą proszkową epoksydową. Konstrukcja zabezpiecza podzespoły ładowarki przed uszkodzeniem, a plastikowa rękojeść  ułatwia przenoszenie urządzenia.

Zastosowano wydajny i trwały transformator na rdzeniu zwijanym. Uzwojenia cewki transformatora wykonane z drutu miedzianego.

Prostownik posiada zabezpieczenie przed zwarciem i przeciążeniem oraz odwrotnym podłączeniem do zacisków akumulatora. Posiada dodatkowe zabezpieczenie termiczne (T), chroniące transformator przed uszkodzeniem oraz zabezpieczenia obwodu zasilania oraz obwodu wyjściowego.

Wyposażenie:

• Wskaźnik prądu ładowania (amperomierz) umożliwiający bieżącą kontrolę stanu ładowania poprzez pomiar prądu ładowania,


• Dioda sygnalizacyjna LED napięcia wyjściowego 12V,


• Przełącznik rodzaju pracy: ON-BOOST - ON-CHARGE


• Przełącznik podzakresów prądu ładowania umożliwiający dobór prądu ładowania odpowiednio do pojemności akumulatora (3 zakresy: pojemność akumulatora od 30Ah do 250Ah),


• Zabezpieczenie obwodu zasilania wymiennym bezpiecznikiem 6,3A/250V,


• Zabezpieczenie obwodu wyjściowego wyłącznikiem nadmiarowo prądowym 25A,


• Przewody wyjściowe długości ok. 2,5 m, zakończone zaciskami typu "krokodyl",


• Przewód zasilający ~230V/50Hz długości ok. 2,5m.

Dane techniczne

• Napięcie zasilania: 230V/50Hz


• Napięcie wyjściowe DC: 12V


• Maksymalny prąd ładowania: 25A


• Prąd rozruchu: 120A / 5sek.


• Znamionowy prąd ładowania dla zakresów:

- Zakres I+I: 5A-10A

- Zakres I+II: 10A-15A

- Zakres II+II: 20A-25A

• Pojemność akumulatora: 30-250Ah


• Klasa IP: 30


• Wymiary gabarytowe (szer. x wys. x dł.): 160x260x180 mm


• Waga: 6,2 kg

Prostownik wytwarzany w naszym zakładzie zlokalizowanym w Ząbkowicach Śląskich (dolnośląskie).

Produkcja oparta jest w dużej mierze o własne komponenty, min.: kształtka transformatorowa, korpusy transformatorów oraz obudowy  prostowników. We własnym zakresie nawijamy cewki transformatorów, składamy gotowe transformatory, montujemy obwody drukowane oraz w końcowym etapie montujemy produkt finalny.

Długoletnie doświadczenie w produkcji oraz wykorzystanie własnego parku maszynowego pozwala nam utrzymywać wysoką jakość naszych produktów. Wybierając produkty "ELSIN" wspierasz polskiego producenta!
