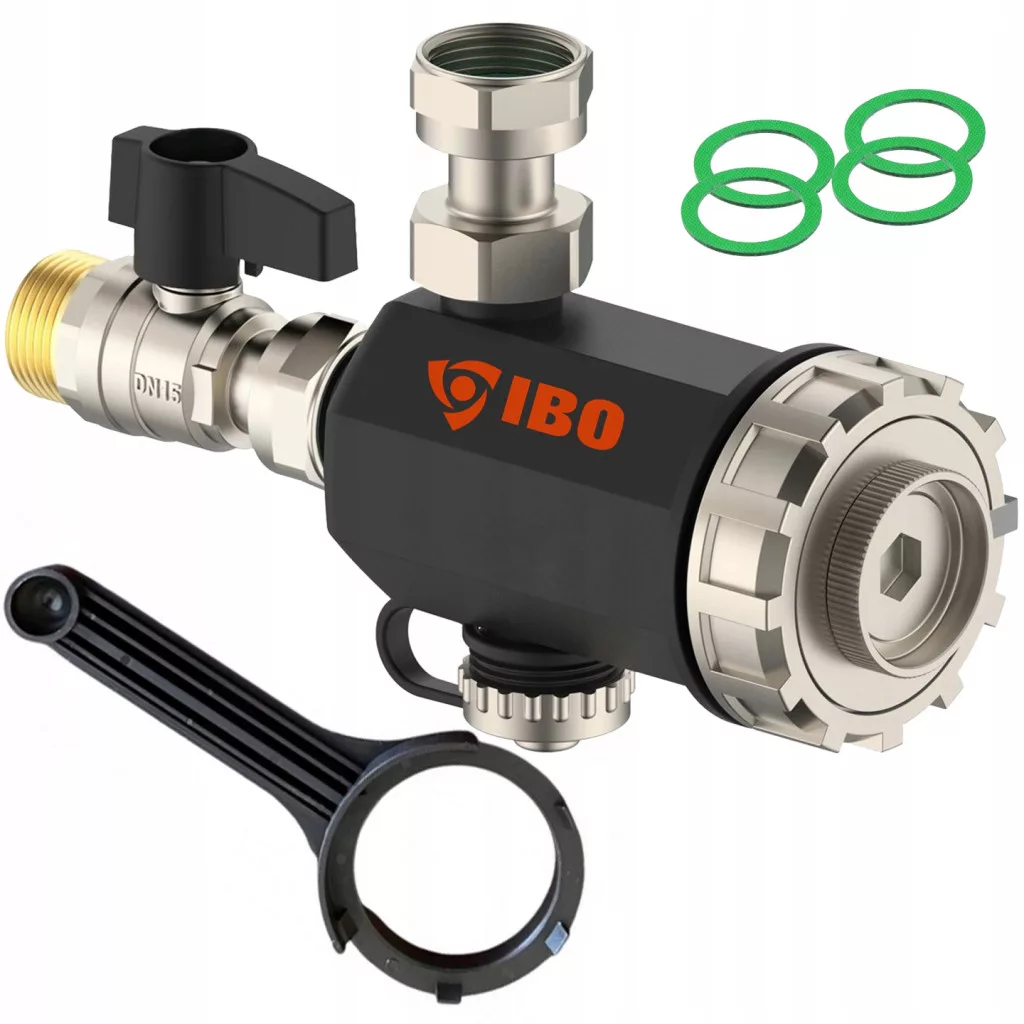

Separator magnetyczny IBO IBF DN20 3/4 CALA

W komplecie klucz oraz uszczelki montażowe

Separator magnetyczny IBO, którego zadaniem jest zatrzymywanie zanieczyszczeń, został zaprojektowany do wykorzystania w systemach centralnego ogrzewania. W dzisiejszych czasach systemy te są wyposażone w efektywne kotły, jednak są one narażone na awarie i spadek wydajności z powodu obecności zanieczyszczeń w postaci tlenków żelaza, które są głównym składnikiem rdzy. Te zanieczyszczenia powstają w wyniku korozji i odkładają się w postaci osadu. Cząsteczki tlenku żelaza krążą w całym obiegu grzewczym, gromadząc się w kluczowych punktach instalacji. Powoduje to ryzyko awarii różnych komponentów, takich jak pompy, zawory czy wymienniki ciepła. Ponadto, wydajność grzewcza kotła spada, co prowadzi do zwiększonych kosztów ogrzewania.

Aby zapewnić ochronę całego systemu grzewczego, można zastosować filtry magnetyczne lub separatory zanieczyszczeń. Dzięki nim można usunąć większość stałych zanieczyszczeń, takich jak żelazo lub tlenki żelaza zawieszone w płynie układu grzewczego. Filtry te chronią większość podzespołów systemu. Mogą być stosowane w instalacjach, gdzie występuje ciągła cyrkulacja czynnika grzewczego. Ten czynnik może składać się z roztworu wody i glikolu, przy czym zawartość glikolu nie przekracza 50%.

Filtry mogą być również stosowane w układach solarnych i chłodniczych, gdzie dodatkowo zatrzymują zanieczyszczenia takie jak piasek.

Dane techniczne:

✔️wymiary - 120 x 193 mm

✔️maksymalne ciśnienie pracy - 3 Bar / 0,3 Mpa

✔️maksymalna temperatura cieczy - 90°C

✔️filtracja - ≥500 μm

✔️maksymalny przepływ -  30l/min

✔️siła magnesu - 9000 Gauss

✔️przyłącza - 3/4 x 3/4”

✔️materiał - Mosiądz/PA66-GF30

✔️waga - 600 g

Montaż na rurociągach pionowych i poziomych.

W komplecie klucz oraz uszczelki montażowe.

Budowa:

1. 3/4 obrotowy śrubunek ułatwia montaż

2. Obudowa

3. Siatka filtracyjna INOX

4. Magnes

5. Zawór spustowy

6. 3/4 zawór kulowy

Filtry magnetyczne posiadają podwójne zadanie w zatrzymywaniu różnych rodzajów zanieczyszczeń dzięki zastosowaniu podwójnego systemu filtracji.

W przypadku płynącej cieczy w układzie, musi ona przejść przez filtr, aby kontynuować obieg. Osady przechodzące przez filtr są zatrzymywane dzięki specjalnemu projektowi, który składa się z dwóch elementów filtrujących. Pierwszy element, odpowiedzialny za odseparowanie zanieczyszczeń ferromagnetycznych (czyli magnetycznych), to zewnętrznie zamontowany magnes o sile 9000 Gaussów. Kolejny element, który zatrzymuje zanieczyszczenia stałe niemagnetyczne, to wkład filtracyjny wykonany ze stali nierdzewnej o strukturze sita.

Komora filtracyjna ma większą średnicę niż rurki, co powoduje spowolnienie lokalnej prędkości przepływu cieczy wewnątrz filtra, a tym samym spowalnia osadzanie się zanieczyszczeń. Dzięki takiemu projektowi, magnes jest w stanie przyciągnąć większość zanieczyszczeń ferromagnetycznych, natomiast większe cząsteczki zarówno magnetyczne, jak i niemagnetyczne, zostają zatrzymane przez wkład filtracyjny. Następnie zgromadzone zanieczyszczenia mogą zostać usunięte za pomocą zaworu spustowego.
