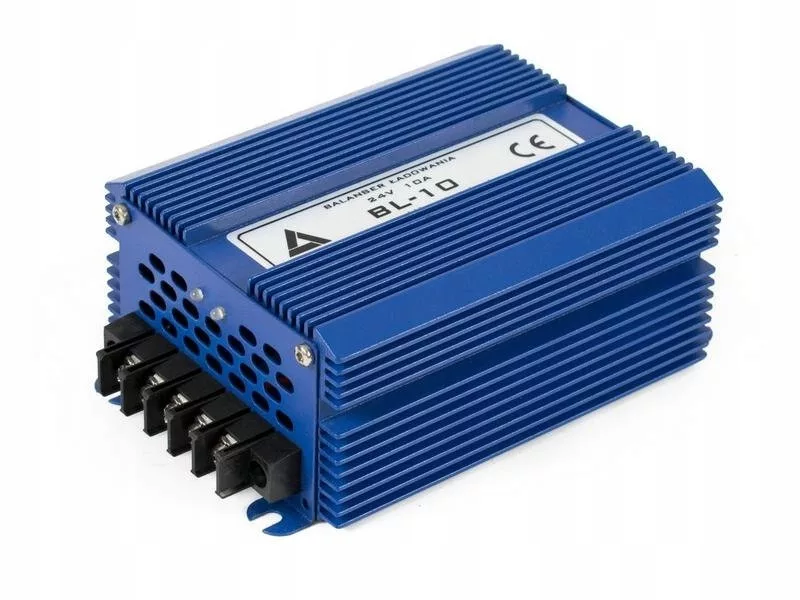

Balanser ładowania akumulatorów BL-10 24VDC

4BL100102

Balanser ładowania, zwany również potocznie wyrównywaczem napięć to urządzenie służące do utrzymywania na tym samym poziomie napięć akumulatorów 12 V połączonych ze sobą w układzie szeregowym.

Dzięki temu poszczególne akumulatory układu chronione są przed przeładowaniem, które może prowadzić do nadmiernego gazowania jak również przed nierównomiernym rozładowaniem, które może doprowadzić do zasiarczenia, co w obu przypadkach skutkować może trwałym uszkodzeniem akumulatorów.

Zasada działania polega na niezależnym pomiarze napięć dwóch akumulatorów 12V połączonych w bank 24V, wyznaczeniu punktu środkowego takiego szeregu akumulatorów oraz transferze energii z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.

Dzięki dużej wydajności prądowej balanserów z serii BL nadają się one zarówno do stosowania z niewielkimi akumulatorami (40Ah) jak i również z tymi o dużej pojemności (200Ah).

W przypadku gdy istnieje potrzeba zbudowania z akumulatorów 12V banku energii o napięciu wyższym niż 24 V należy połączyć szeregowo większą ilość akumulatorów i balanserów w układzie:

36V - 3 akumulatory i 2 balansery

48V - 4 akumulatory i 3 balansery

napięcie zasilania: 15V ÷ 30V

zakres napięć balansowanych: 18V ÷ 30V

maksymalny prąd balansujący: 10A

zalecana pojemność akumulatora: 80Ah ÷ 240Ah

zabezpieczenie przeciążeniowe: 11A

bezpiecznik: 15A

zabezpieczenie termiczne: 70 St. C

pobór prądu bez obciążenia: 13mA

zakłócenia na wyjściu: poniżej 50mV

zakłócenia na wejściu: poniżej 50mV

zakres temperatury pracy: -25 do 50 St.C

obciążalność złącza alarm: 2A

sprawność: 92%

chłodzenie: aktywne

wyprowadzenia: 5x złącze śrubowe M4

obudowa: aluminiowa

stopień ochrony: IP21

wymiary (dł. x sz. x wys.): 150x95x55 [mm]

waga: 500g

Instrukcja: https://www.polskieprzetwornice.pl/sklep/instrukcje/instrukcja_BL-5_BL-10.pdf

]]>
