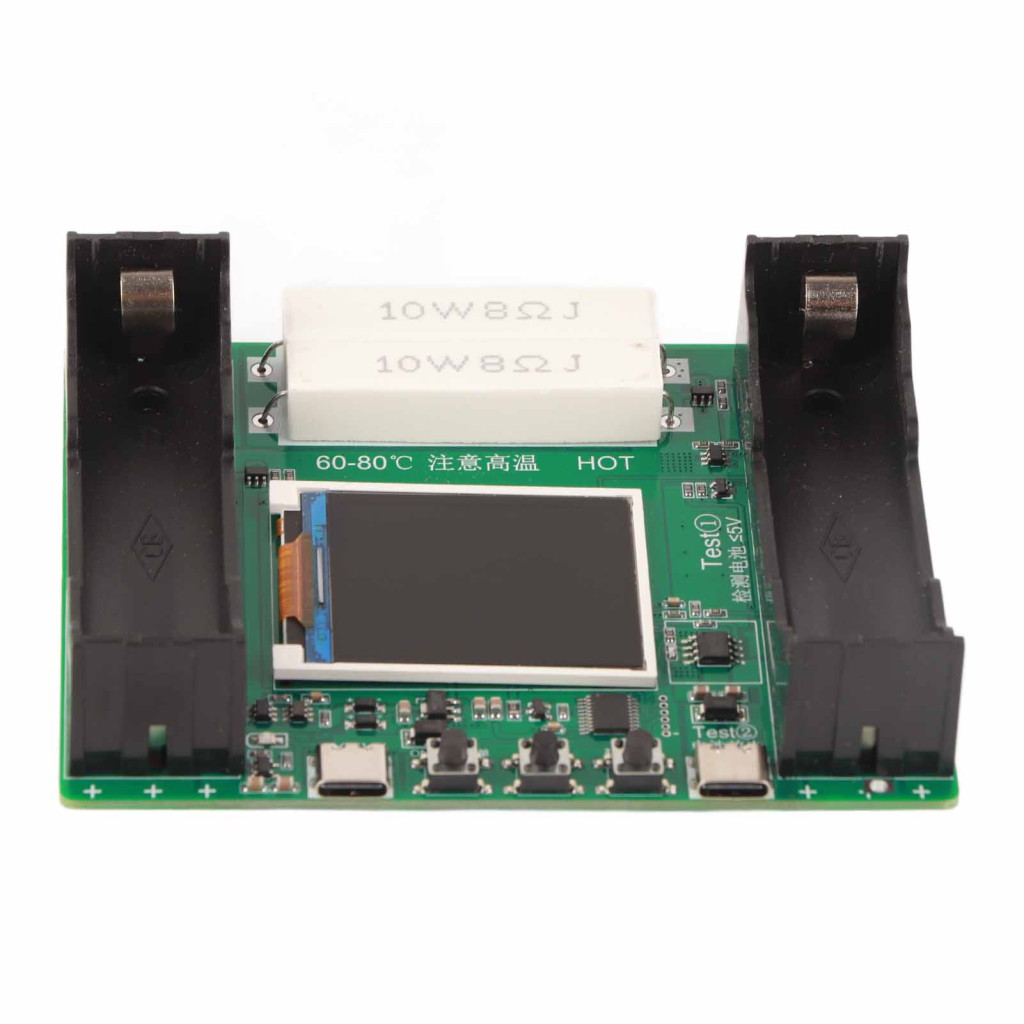

TESTER DI RESISTENZA BATTERIA INTERNA

Funkcja:

1. Zakres zastosowania: ten tester pojemności baterii służy głównie do testowania pojemności baterii 18650, sprawdź lepsze wrażenia z użytkowania!

2. Wyświetlacz LCD: ekran o przekątnej 1,77 cala wyświetla jednocześnie rezystancję wewnętrzną, pojemność, napięcie, prąd, moc i inne informacje.

3. Regulowane tryby: wstępnie ustawione tryby automatycznego i ładowania i rozładowania oraz wybierz odpowiednie tryby po uruchomieniu.

4. Resetowanie danych: wyłączenie zasilania i zmiana trybu spowoduje automatyczne zresetowanie danych dotyczących pojemności danych, energii i czasu.

5. Instrukcje robocze: Niektóre komponenty będą wytwarzać lokalnie wysoką temperaturę podczas ładowania i rozładowywania podczas użytkowania. Upewnij się, że środowisko użytkowania jest otwarte i wolne od osłon. Lepiej jest zwiększyć rozpraszanie ciepła wentylatora. Aby upewnić się, że zacisk akumulatora jest mocny, tester akumulatora 18650 jest bardziej odpowiedni do pomiaru akumulatora z płaską głowicą.

6. Transformacja DIY: po pierwsze, dodaj uchwyt baterii 21700. Następnie podłącz akumulator poza przedłużaczem lub zaciskiem krokodylkowym w celu przetestowania.

. TESTER WEWNĘTRZNY REZYSTANCJI AKUMULATORA

Specyfikacja:

Typ artykułu: tester rezystancji wewnętrznej baterii

Materiał: PCB

Rozmiar ekranu: ok. 1,77 cala / 4,5 cm

Zasilacz roboczy: zasilacz DC5V lub bateria 18650 x 2 (dostarczane bez baterii)

Odpowiedni akumulator: odpowiedni dla wszystkich akumulatorów, które spełniają wymagania zatrzymania napięcia rozładowania 2,5-3,5 V i począwszy od 2,8 V do 4,2 V

Język systemu: chiński (domyślnie), angielski

Ilość testowa: jednokierunkowy pomiar ładowania i rozładowania (tylko właściwa pozycja akumulatora)

Pomiar rezystancji wewnętrznej: Wsparcie, użyj metody dwuprzewodowej DC, aby przetestować rezystancję wewnętrzną

Funkcja ładowania: wsparcie, automatyczne odcięcie ładowania po pełnym naładowaniu (ładowanie akumulatora litowo-żelazowo-fosforanowego nie jest obsługiwane)

Funkcja rozładowania: wsparcie, automatyczne zatrzymanie po spełnieniu warunków, a prąd rozładowania nie jest regulowany

Automatyczne ładowanie i rozładowywanie: wsparcie. Akumulator jest w pełni naładowany pod koniec trybu automatycznego

Cykliczne ładowanie i rozładowywanie: wsparcie, regulacja od 1 do 9 cykli (obsługiwane tylko w trybie automatycznym)

Monit o status: Wsparcie

Napięcie zatrzymania rozładowania: 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,4 V, 3,5 V, 11 regulowanych biegów

Prąd rozładowania: rezystancja dwóch obwodów, maksymalny prąd około 1A, nieregulowany, niezależna transformacja nie jest obsługiwana

Napięcie ładowania: kontrolowane przez specjalny układ ładowania akumulatora, przy maksymalnym naładowaniu około 1A i pełnym napięciu ładowania 4,2 V

Power Off Saving: Zapisz tylko ustawione parametry, a nie dane pomiarowe

. TESTER WEWNĘTRZNY REZYSTANCJI AKUMULATORA

Lista pakietów:

1 x Tester rezystancji wewnętrznej baterii

. TESTER WEWNĘTRZNY REZYSTANCJI AKUMULATORA

Notatka:

1. Ładowanie baterii litowo-żelazowo-fosforanowej nie jest obsługiwane.

2. Podczas korzystania z przedłużacza do zewnętrznego podłączenia baterii testowej rezystancja linii wpływa na pomiar rezystancji wewnętrznej, a wyniki testu rezystancji wewnętrznej nie mają wartości odniesienia. Po transformacji można testować tylko jedną baterię naraz i nie można testować wielu baterii w tym samym czasie. Elementy ładujące i rozładowujące są dopasowane do algorytmu oprogramowania, a modyfikacja dodawania rezystancji rozładowania nie jest obsługiwana.

Przełączanie języka: domyślny chiński interfejs fabryczny umożliwia swobodne przełączanie interfejsu językowego. Naciśnij i przytrzymaj przycisk "Menu" i włącz urządzenie. Zwolnij przycisk „Menu” 3 sekundy po zapaleniu się podświetlenia ekranu i odczekaj 10 sekund, aby się wyłączyć i ponownie uruchomić! Sprawdź rezystancję wewnętrzną: po uruchomieniu maszyny załóż testowany akumulator na prawy uchwyt akumulatora, odczekaj 10 sekund, i wyświetl napięcie akumulatora i wyniki testu rezystancji wewnętrznej

1. Zainstaluj baterię 18650 zasilacza i baterię 18650 do przetestowania;

2. Podłącz interfejs zasilania typu C do zasilacza 5 V za pomocą kabla danych typu C. Zewnętrzny zasilacz ładuje akumulator w stanie CHG. Jeśli tylko DSG wymaga rozładowania, może zostać zawieszone;

3. Wybierz tryb. Domyślnym trybem jest tryb automatyczny.

4. Kliknij przycisk „Start”, aby uruchomić program;

5. Po zakończeniu procesu oczekiwania wskaźnik stanu zatrzymuje się.
