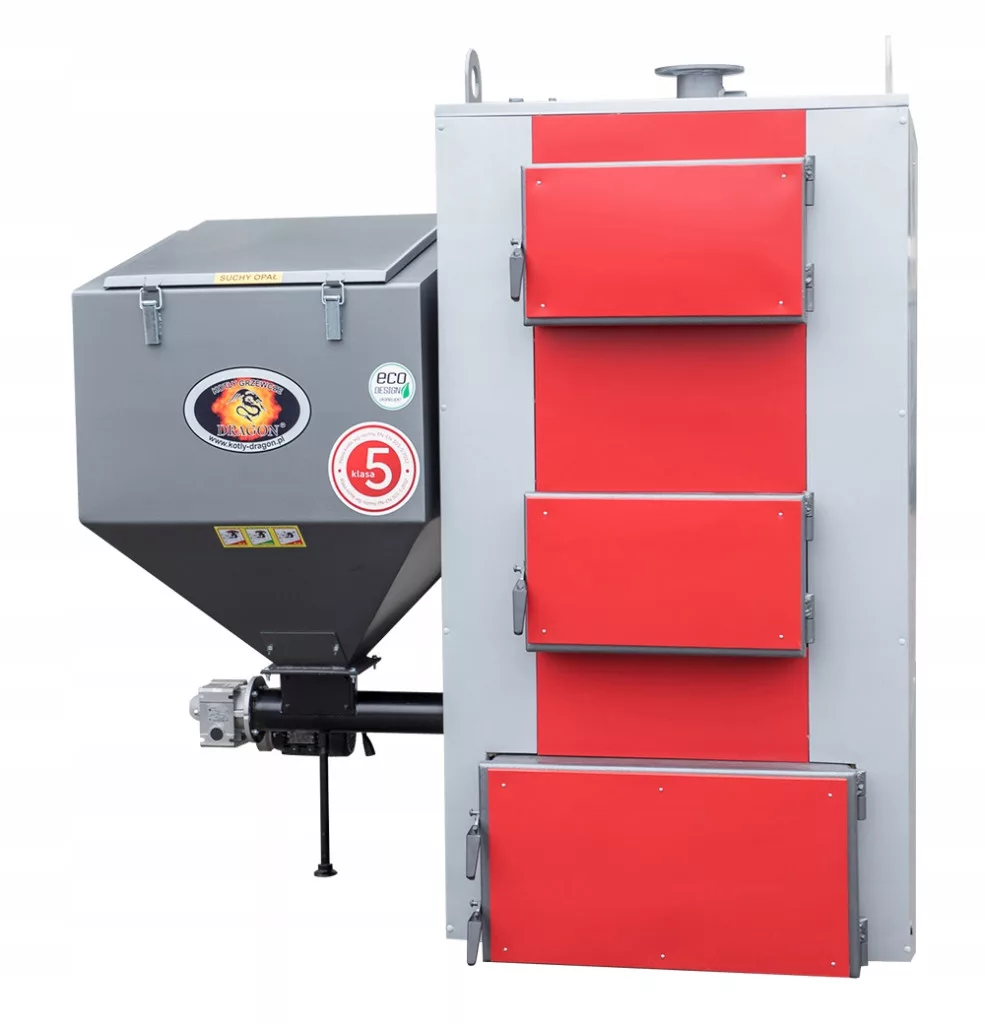

Kocioł DRAGON DUO V o mocy 150 kW

Spełnia wymagania:

•
  Dyrektyw UE w zakresie bezpieczeństwa wyrobu potwierdzone deklaracją zgodności i oznaczone znakiem „CE”


•
  5 klasy (najwyższej) granicznych wartości emisji zanieczyszczeń wg PN- EN 303-5: 2021-09 i Ecodesignu


•
  Rozporządzenia Ministra Rozwoju i Finansów z dn. 01.08.2017 r. w sprawie wymagań dla kotłów na paliwo stałe. (Dz. U. poz. 1690)

DRAGON DUO V to kocioł wodny CO najnowszej generacji!

DUO V to kocioł z podajnikiem ślimakowym przystosowany do automatycznego podawania paliwa i spalania węgla kamiennego sortymentu groszek.

Najnowsze przepisy europejskie i krajowe stawiają bardzo wysokie wymagania w zakresie emisji, efektywności i sprawności kotłów. Polskie ustawodawstwo już wprowadziło jako pierwsze w Europie stosowanie wymagań w zakresie ekoprojektu, co stawia polskich producentów w korzystnym świetle w aspekcie ochrony środowiska i polityki antysmogowej.

Paliwo podstawowe:

• ekogroszek

Nie jest przeznaczony do spalania odpadów i koksu.

Kotły wodne c.o. na paliwa stałe z podajnikiem opału typu DRAGON DUO V przeznaczone są do zasilania instalacji c.o. budynków mieszkalnych i innych obiektów oraz podgrzewania wody (c.w.u.).

Znajdują zastosowanie głównie w instalacjach centralnego ogrzewania w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp. i mogą być montowane wyłącznie w instalacjach systemu otwartego, zabezpieczonych zgodnie z normą PN91/B-02413. Mogą pracować w układzie pompowym (jako zalecanym) lub grawitacyjnym.

Kotły typu DRAGON DUO V to nowa generacja kotłów o standardzie europejskim z automatycznym podawaniem paliwa wyposażonym w komorę spalania i wymiennik ciepła.

Wprowadzenie nowych rozwiązań konstrukcyjnych tj. ceramiki oraz odpowiedni kształt i układ elementów części konwekcyjnej kanałów konwekcyjnych powoduje redukcję emisji szkodliwych substancji do granicznych wartości zanieczyszczeń i uzyskanie wysokich sprawności zgodnych z wymaganiami PN-EN 303-5: 2021-09 w klasie 5 i ecodesign'u, co potwierdza własności ekologiczne kotła na najwyższym poziomie.

Dane techniczne:

•
  Znamionowa moc cieplna: 150 kW


•
  Minimalna moc cieplna: 38,6 kW


•
  Powierzchnia grzewcza kotła: 17 m²


•
  Powierzchnia ogrzewana pomieszczeń*: 1300-1500 m²


•
  Sprawność cieplna: 94,6 %


•
  Pojemność wodna: 380 l


• Maks. temp. robocza: 95ºC


• Min. temp. powrotu: 55ºC


• Maks. ciśnienie robocze: 2 bar


• Średnica zasilania i powrotu: 100 DN


• Wymagany ciąg spalin: 25-35 Pa


• Wysokość komina min.: 11 m


• Minimalna średnica komina: Ø 300 mm


• Wymiary czopucha: Ø 300 mm


• Masa kotła: 2300 kg


•
  Pojemność zbiornika opału: 400 kg


• Paliwo: Węgiel kamienny asortyment groszek energetyczny (wg PN-82/G 97001-3), typ węgla: 31 lub 31.1 o granicznych (nie gorszych) parametrach: wartość opałowa 29141 kJ/kg; wilgotność 7%; zawartość popiołu 4,6%; zawartość części lotnych 37,4%; siarka 0,75%; zdolność spiekania RJ5; uziarnienie 5 ÷ 25mm

*Powierzchnia ogrzewanego pomieszczenia dotyczy budynków średnio i dobrze izolowanych (współczynnik strat ciepła ok. 90 - 120 W/m2) przy mocy znamionowej kotła.

Kotły cechują się prostą, spawaną konstrukcją.

Obsługa kotła jest prosta ze względu na zastosowanie automatycznego i nowoczesnego algorytmu sterowania systemem podawania paliwa, co umożliwia m.in. uzyskanie temperatury wody wylotowej wg potrzeb. Zachowanie ciągłości procesu palenia wymaga okresowego uzupełniania zbiornika w paliwo. Częstotliwość uzupełniania zależy od intensywności procesu palenia i należy ustalać indywidualnie w miarę potrzeb w oparciu o doświadczenie. Przeciętnie kontrola i uzupełnianie paliwa następuje co kilka dni. Ze względu na zróżnicowane warunki pogodowe w czasie sezonu grzewczego częstotliwość uzupełniania należy ustalić doświadczalnie.

•
  Kocioł niskotemperaturowy systemu otwartego - nie podlega warunkom dozoru technicznego.


• Należy zabezpieczyć wyłącznie wg PN-91/B-02413: "Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania."


• W standardowym wykonaniu nie jest przystosowany do zabezpieczeń w układzie zamkniętym z przeponowymi naczyniami wzbiorczymi


Sterownik IRYD RTZ PID WZM

Regulator przeznaczony jest do kontroli pracy kotła CO z podajnikiem ślimakowym lub tłokowym (z czujnikiem położenia podajnika). Steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie jego kolejnych funkcji.

Umożliwia sterowanie:

• dmuchawą


• podajnikiem


• pompą obiegową CO


• pompą ładującą zasobnik CWU


• drugim obiegiem grzewczym (pompą mieszacza lub pompą instalacji podłogowej)


• siłownikiem zaworu mieszającego


• pompą cyrkulacyjną (która może być używana w obiegu cyrkulacji CWU lub cyrkulacji CO)

Wymiary kotła:

•
  A - głębokość kotła -1880 mm



•
  B - szerokość zestawu - 1800 mm



•
  B1 - szerokość kotła - 960 mm



•
  C - wysokość kotła - 1880 mm



•
  D - długość czopucha - 560 mm



•
  E - wysokość do osi rury powrotu - 55 mm



•
  F - wysokość do spodu czopucha - 1370 mm



•
  G - wysokość kosza - 1800 mm



• Głębokość kotła z wsypami - 2030 mm



• Wysokość kosza przy otwartej klapie - 2530 mm


Kocioł spełnia normy 5 KLASY oraz ECODESIGN
